ए का वजनचोटा सा वाल्वकिसी सिस्टम के समग्र डिज़ाइन के लिए महत्वपूर्ण है। यह स्थापना, रखरखाव और समग्र सिस्टम दक्षता को प्रभावित करता है। अपने कॉम्पैक्ट डिज़ाइन और कुशल प्रवाह नियंत्रण के लिए जाना जाता है, तितली वाल्व जल उपचार से लेकर तेल और गैस तक विभिन्न अनुप्रयोगों में आवश्यक हैं।
1. तितली वाल्व वजन का अवलोकन।
तितली वाल्व का वजन सभी वजनों के योग पर आधारित होता है। तितली वाल्व का वजन तितली वाल्व की संरचना और विन्यास के आधार पर भिन्न होता है।
1.1 बुनियादी संरचना
A चोटा सा वाल्वइसमें एक वाल्व बॉडी, एक डिस्क, एक स्टेम, एक सीट और एक एक्चुएटर होता है। वाल्व बॉडी मुख्य बॉडी है, जो पाइप फ्लैंज को जोड़ने, एक बंद लूप बनाने और अन्य घटकों को रखने के लिए जिम्मेदार है। डिस्क केंद्रीय अक्ष के चारों ओर घूमती है, और यह घुमाव वाल्व को खोलने या बंद करने की अनुमति देता है, जिससे तरल पदार्थ या गैसों के प्रवाह को नियंत्रित किया जाता है। वाल्व स्टेम डिस्क को एक्चुएटर से जोड़ता है, जिसे मैन्युअल या स्वचालित रूप से संचालित किया जा सकता है। लीकेज को रोकने के लिए सीट एक टाइट शटऑफ़ सुनिश्चित करती है।
वाल्व वजन का महत्व
-विचारणीय बातें
सिस्टम डिज़ाइन में वाल्व का वजन एक महत्वपूर्ण भूमिका निभाता है। डिज़ाइन के दौरान सहायक संरचना की वहन क्षमता पर विचार किया जाना चाहिए। भारी वाल्वों को अतिरिक्त समर्थन की आवश्यकता हो सकती है, जिससे स्थापना की जटिलता बढ़ जाती है।
-स्थापना और रखरखाव
हल्के वाल्व आम तौर पर स्थापना को सरल बनाते हैं और श्रम लागत को कम करते हैं। उन्हें कम रखरखाव और समर्थन की आवश्यकता होती है, जिससे रखरखाव अधिक सुलभ और सेवा योग्य हो जाता है। रखरखाव में यह आसानी डाउनटाइम और कम परिचालन लागत को कम कर सकती है।
-दक्षता प्रभाव
हल्के वाल्व तेजी से प्रतिक्रिया समय प्रदान कर सकते हैं। संरचनात्मक डिज़ाइन विकल्प प्रदर्शन को अनुकूलित कर सकते हैं, यह सुनिश्चित करते हुए कि वाल्व विशिष्ट परिचालन आवश्यकताओं को पूरा करता है। उदाहरण के लिए, तितली वाल्व आमतौर पर पारंपरिक गेट वाल्व की तुलना में हल्के होते हैं, इसलिए तितली वाल्व द्रव नियंत्रण प्रणालियों की दक्षता में सुधार कर सकते हैं।
-लागत संबंधी विचार
वाल्व का वजन कई तरह से इसकी लागत को प्रभावित करता है। भारी वाल्वों पर शिपिंग और हैंडलिंग खर्च अधिक हो सकता है। इसके अतिरिक्त, विनिर्माण में उपयोग की जाने वाली सामग्री समग्र कीमत को प्रभावित कर सकती है। सही वाल्व वजन का चयन प्रारंभिक खरीद और दीर्घकालिक रखरखाव दोनों के संदर्भ में महत्वपूर्ण लागत बचा सकता है।
2. तितली वाल्व वजन चार्ट
| DN | इंच | वजन किलो | वजन किलो | |||||
| वेफर प्रकार | LUG प्रकार | निकला हुआ किनारा प्रकार | हैंडल | GearBox | ||||
| DN50 | 2" | 2.6 | 3.8 | 8.9 | 0.4 | 4.2 | ||
| डीएन65 | 2-1/2" | 3.4 | 4.7 | 11.9 | 0.4 | 4.2 | ||
| डीएन80 | 3” | 4.0 | 5.2 | 13.1 | 0.4 | 4.2 | ||
| डीएन100 | 4" | 4.6 | 7.9 | 15.5 | 0.4 | 4.2 | ||
| डीएन125 | 5” | 7.0 | 9.5 | 19.9 | 0.7 | 4.2 | ||
| डीएन150 | 6” | 8.0 | 12.2 | 22.8 | 0.7 | 4.2 | ||
| डीएन200 | 8” | 14.0 | 19.0 | 37.8 | - | 10.8 | ||
| डीएन250 | 10" | 21.5 | 28.8 | 55.8 | - | 10.8 | ||
| डीएन300 | 12” | 30.7 | 49.9 | 68.6 | - | 14.2 | ||
| डीएन350 | 14” | 44.5 | 63.0 | 93.3 | - | 14.2 | ||
| डीएन400 | 16” | 62.0 | 105 | 121 | - | 25 | ||
| डीएन450 | 18” | 95 | 117 | 131 | - | 25 | ||
| डीएन500 | 20” | 120 | 146 | 159 | - | 25 | ||
| डीएन600 | 24” | 170 | 245 | 218 | - | 76 | ||
| डीएन700 | 28" | 284 | - | 331 | - | 76 | ||
| डीएन800 | 32" | 368 | - | 604 | - | 76 | ||
| DN900 | 36” | 713 | - | 671 | - | 88 | ||
| डीएन1000 | 40” | 864 | - | 773 | - | 88 | ||
प्रकार के अनुसार वर्गीकरण
तितली वाल्व का प्रकार उसके वजन और अनुप्रयोग के लिए उपयुक्तता को प्रभावित करता है। तितली वाल्व वजन तालिका वाल्व को तीन मुख्य प्रकारों में वर्गीकृत करती है, प्रत्येक की अलग-अलग विशेषताएं और उपयोग होते हैं।

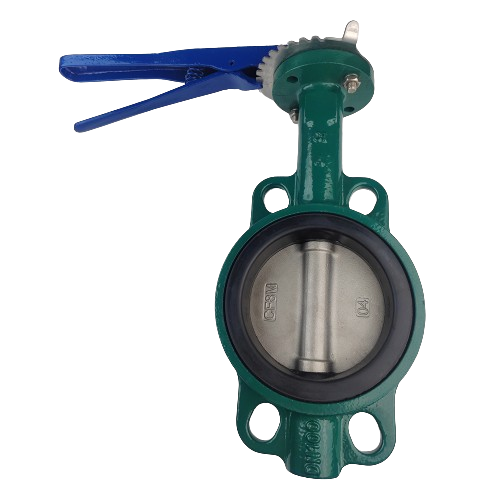

वेफर प्रकार
वेफर बटरफ्लाई वाल्व फ्लैंज के बीच कसकर फिट होते हैं और कम जगह लेने के लिए केवल चार बोल्ट की आवश्यकता होती है। यह डिज़ाइन वजन को कम करता है, जिससे वेफर वाल्व उन अनुप्रयोगों के लिए आदर्श बन जाते हैं जहां स्थान और वजन प्रतिबंध महत्वपूर्ण होते हैं।

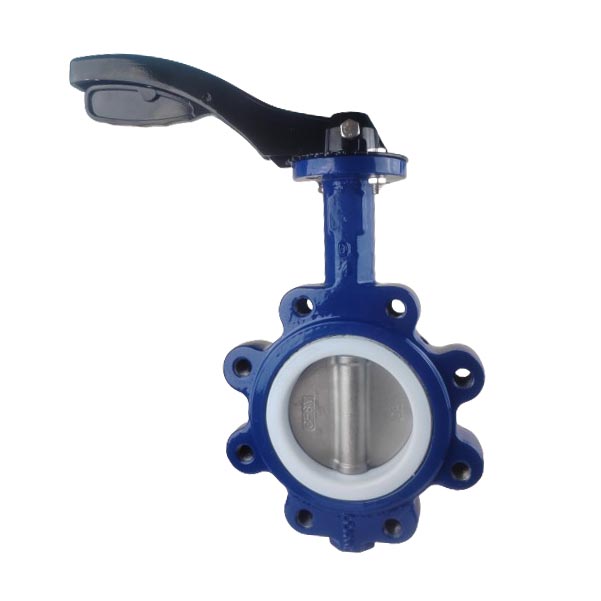

लुग प्रकार
लग बटरफ्लाई वाल्व में थ्रेडेड इंसर्ट होते हैं जिन्हें बिना नट के बोल्ट का उपयोग करके स्थापित किया जा सकता है। यह डिज़ाइन बढ़ी हुई स्थिरता और रखरखाव में आसानी प्रदान करता है, विशेष रूप से उन प्रणालियों में जिन्हें बार-बार अलग करने की आवश्यकता होती है। लग बटरफ्लाई वाल्वों का वजन सामग्री संरचना और आकार जैसे कारकों पर निर्भर करता है, जो उनकी लागत और प्रदर्शन को भी प्रभावित करते हैं।

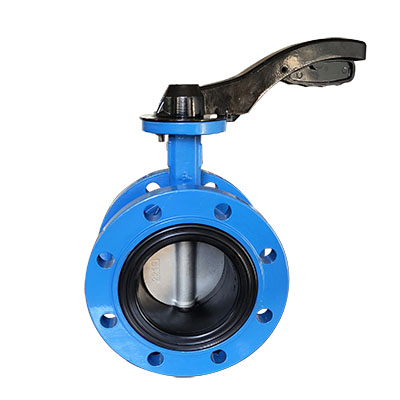

निकला हुआ किनारा प्रकार
फ़्लैंग्ड बटरफ्लाई वाल्व पाइपिंग सिस्टम को एक सुरक्षित और सुरक्षित कनेक्शन प्रदान करते हैं। उनके डिज़ाइन में फ़्लैंज शामिल हैं जो सीधे पाइप से जुड़े होते हैं, जो स्थिरता और रिसाव प्रतिरोध को बढ़ाता है। हालाँकि फ़्लैंग्ड वाल्व भारी होते हैं, उनकी स्थायित्व और ताकत उन्हें उच्च दबाव वाले अनुप्रयोगों के लिए उपयुक्त बनाती है।
सारांश
सिस्टम डिज़ाइन और प्रदर्शन को अनुकूलित करने के लिए तितली वाल्वों के वजन को समझना महत्वपूर्ण है। वाल्व का वजन स्थापना, रखरखाव और समग्र दक्षता को प्रभावित कर सकता है। वाल्व के वजन पर विचार करके, इंजीनियर प्रदर्शन, स्थायित्व और लागत को संतुलित करने वाले सूचित निर्णय ले सकते हैं। यह सुनिश्चित करता है कि चयनित वाल्व विशिष्ट अनुप्रयोग आवश्यकताओं को पूरा करता है।
"उचित वाल्व चयन में वाल्व आकार, सिस्टम डिजाइन, सामग्री गुण, स्थापना और रखरखाव की जरूरतों, लागत निहितार्थ और नियामक अनुपालन के परिप्रेक्ष्य से आवेदन आवश्यकताओं की जांच करना शामिल है।"
