बटरफ्लाई वाल्व की असेंबली प्रक्रिया एक सरल लेकिन जटिल प्रक्रिया है, जिसे कई प्रमुख चरणों में विभाजित किया जा सकता है।केवल जब प्रत्येक चरण सावधानी से किया जाता है तो तितली वाल्व सामान्य रूप से काम कर सकता है।वेफर बटरफ्लाई वाल्व असेंबली प्रक्रिया का संक्षिप्त विवरण निम्नलिखित है:
1. वाल्व भागों की सूची जांचें:
असेंबली शुरू करने से पहले, सुनिश्चित करें कि आपके पास सभी आवश्यक उपकरण और सामग्रियां हैं।यह सुनिश्चित करने के लिए कि प्रत्येक भाग साफ है और बड़ी खामियों से मुक्त है, बटरफ्लाई वाल्व के भागों की सूची की जाँच करें।

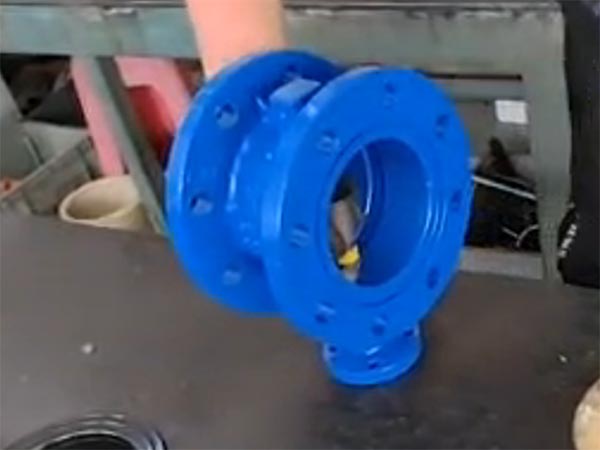

2. स्लीव, सीलिंग रिंग आदि को वाल्व बॉडी में पहले से रखें।

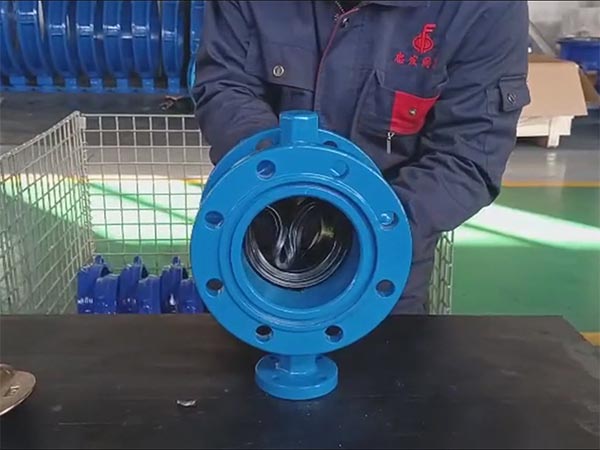

3. वाल्व बॉडी पर वाल्व सीट स्थापित करें:
3.1 नरम वाल्व सीट की स्थापना: चिकनाई वाला तेल लगाने के बाद, वाल्व सीट को मोड़ें, वाल्व सीट के छेद को वाल्व बॉडी छेद के साथ संरेखित करें, और फिर पूरी वाल्व सीट को वाल्व बॉडी में फिट करें, और वाल्व सीट को एक छोटे मैलेट से टैप करें इसे बॉडी टैंक के अंदर वाल्व में एम्बेड करने के लिए।
3.2 हार्ड-बैक वाल्व सीट की स्थापना: चिकनाई वाला तेल लगाने के बाद, वाल्व सीट के छेद को वाल्व बॉडी छेद के साथ संरेखित करें, और फिर वाल्व सीट को पूरी तरह से वाल्व बॉडी में ठोक दें।
4. वाल्व प्लेट स्थापित करें
वाल्व प्लेट को वाल्व सीट रिंग में दबाएं और सुनिश्चित करें कि वाल्व प्लेट छेद और वाल्व सीट छेद संरेखित हैं ताकि वाल्व स्टेम को आगे स्थापित किया जा सके।
5. वाल्व स्टेम स्थापित करें:
5.1 डबल आधा-शाफ्ट वाल्व स्टेम स्थापना: यदि कोई अंत टोपी है, तो सीधे वाल्व शाफ्ट के निचले आधे हिस्से को स्थापित करें, और फिर वाल्व शाफ्ट के दूसरे आधे हिस्से को स्थापित करें।
5.2 यदि कोई अंतिम कवर नहीं है, तो पहले वाल्व शाफ्ट के निचले आधे हिस्से को वाल्व प्लेट में डालें, फिर वाल्व प्लेट स्थापित करें, और फिर वाल्व शाफ्ट के दूसरे आधे हिस्से को स्थापित करें।
थ्रू-एक्सिस वाल्व स्टेम इंस्टालेशन: वाल्व स्टेम को वाल्व बॉडी में डालें और इसे वाल्व प्लेट स्लीव से कनेक्ट करें।

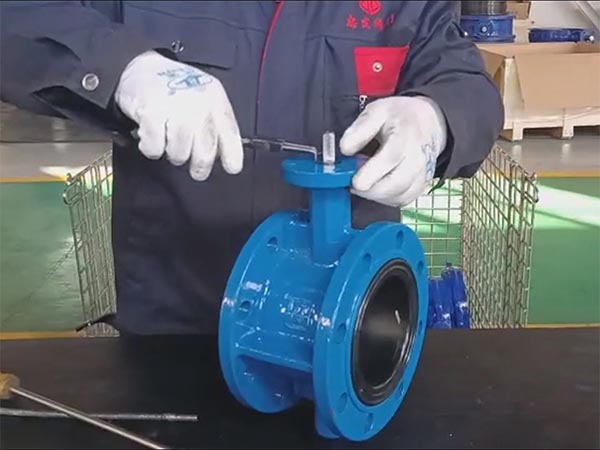

6. एक सर्कल और यू आकार बकल स्थापित करें
वाल्व स्टेम की सापेक्ष गति को रोकने के लिए इन भागों को शीर्ष निकला हुआ किनारा के अंदर स्थापित करें।

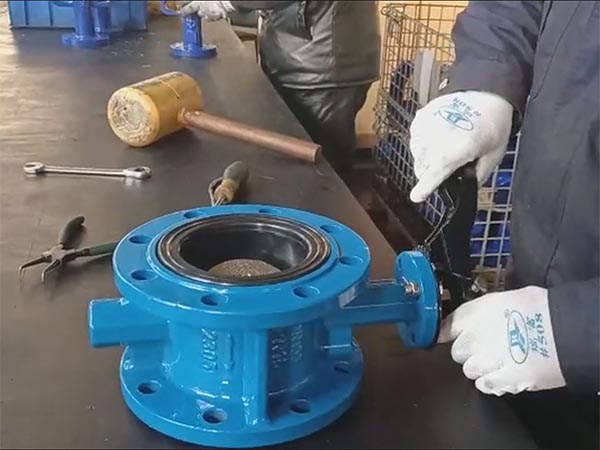

7. ड्राइवर स्थापित करें:
आवश्यकतानुसार ऑपरेटिंग डिवाइस स्थापित करें, जैसे मैनुअल ऑपरेटिंग हैंडल या इलेक्ट्रिक एक्चुएटर।सुनिश्चित करें कि ऑपरेटिंग डिवाइस वाल्व स्टेम से ठीक से जुड़ा हुआ है और वाल्व के खुलने और बंद होने को नियंत्रित कर सकता है।

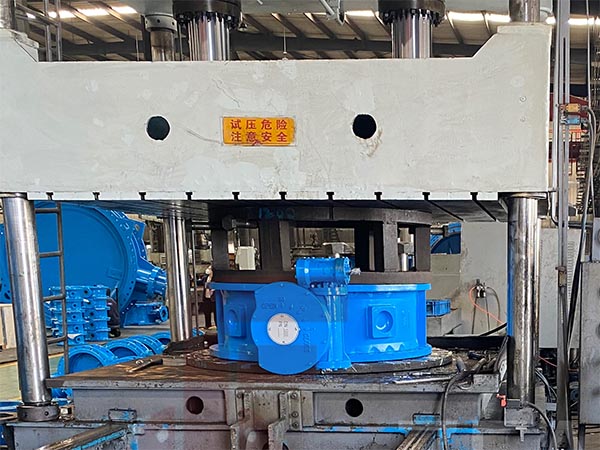

8. परीक्षण:
असेंबली पूरी होने के बाद, इसके प्रदर्शन और जकड़न को सत्यापित करने के लिए वाल्व का दबाव और स्विच परीक्षण किया जाता है।सुनिश्चित करें कि वाल्व का उद्घाटन और समापन टॉर्क उचित सीमा के भीतर है और सीलिंग सतह पर कोई रिसाव नहीं है।
9. अंतिम निरीक्षण
असेंबली पूरी होने के बाद, पूरे तितली वाल्व का अंतिम निरीक्षण किया जाता है।जांचें कि सभी फास्टनरों को सही तरीके से स्थापित किया गया है और वाल्व के सभी हिस्से अच्छी स्थिति में हैं।वाल्व के सामान्य संचालन को सुनिश्चित करने के लिए आवश्यक होने पर समायोजन या सुधार करें।
उपरोक्त चरणों का सावधानीपूर्वक पालन करके, आप यह सुनिश्चित कर सकते हैं कि आपका बटरफ्लाई वाल्व स्थापना के दौरान अपेक्षित प्रदर्शन और विश्वसनीयता प्राप्त करेगा।Zfa वेव कच्चे माल के वाल्व भागों की मशीनिंग से लेकर असेंबली तक एक तितली वाल्व निर्माता है, हमें CE, API, ISO, EAC प्रमाणपत्र आदि मिलते हैं।
