उच्च-प्रदर्शन वाले बटरफ्लाई वाल्व को समझना
उच्च प्रदर्शन वाले बटरफ्लाई वाल्व औद्योगिक अनुप्रयोगों में बटरफ्लाई वाल्वों की महत्वपूर्ण भूमिका को और भी बढ़ा देते हैं। ये वाल्व तरल पदार्थों के प्रवाह को प्रभावी ढंग से नियंत्रित कर सकते हैं। उच्च प्रदर्शन वाले बटरफ्लाई वाल्व चरम स्थितियों के प्रति अत्यधिक प्रतिरोधी होते हैं। उच्च तापमान और उच्च दबाव इनके प्रदर्शन को प्रभावित नहीं करते। उद्योग विश्वसनीय संचालन और स्थिरता के लिए इन पर निर्भर करता है।
1. हाई-परफॉर्मेंस बटरफ्लाई वाल्व क्या है?
उच्च-प्रदर्शन वाले बटरफ्लाई वाल्व की डिज़ाइन भले ही विशिष्ट हो, लेकिन इसकी मूल संरचना और कार्य सिद्धांत सामान्य बटरफ्लाई वाल्व के समान ही हैं। इसमें एक वाल्व बॉडी, एक वाल्व डिस्क, एक शाफ्ट और एक वाल्व सीट शामिल हैं। वाल्व डिस्क शाफ्ट के चारों ओर घूमकर तरल पदार्थों के प्रवाह को नियंत्रित करती है। वाल्व सीट रिसाव को रोकने के लिए सील का काम करती है।
उच्च-प्रदर्शन वाले बटरफ्लाई वाल्व डबल-एक्सेन्ट्रिक बटरफ्लाई वाल्व पर आधारित होते हैं, और इनका संचालन उन्नत तंत्रों पर निर्भर करता है। डबल-ऑफसेट डिज़ाइन वाली वाल्व डिस्क खुलने की प्रक्रिया में वाल्व सीट से जल्दी हट जाती है, जिससे सीलिंग सतह पर घर्षण और टूट-फूट कम हो जाती है।
उच्च-प्रदर्शन वाले बटरफ्लाई वाल्व उच्च दबाव वाले वातावरण में उत्कृष्ट प्रदर्शन करते हैं। तेल और गैस जैसे उद्योगों को विश्वसनीय वाल्व प्रदर्शन की आवश्यकता होती है। ये वाल्व ऐसे दबावों को सहन कर सकते हैं जो मानक वाल्वों को नुकसान पहुंचा सकते हैं। इनकी बेहतर सीलिंग क्षमता उच्च दबाव में रिसाव को रोकती है।
उद्योग जगत को यह समझना होगा कि उच्च-प्रदर्शन वाले बटरफ्लाई वाल्व क्या होते हैं? इनका उपयोग कब करना चाहिए? सही चुनाव से कुशल संचालन और सिस्टम स्थिरता सुनिश्चित होती है। उच्च-प्रदर्शन वाले बटरफ्लाई वाल्व चुनौतीपूर्ण अनुप्रयोगों के लिए आवश्यक विश्वसनीयता प्रदान करते हैं।
2. उच्च प्रदर्शन वाले बटरफ्लाई वाल्व की विशेषताएं, साधारण बटरफ्लाई वाल्व से अंतर
2.1 सामग्री चयन
उच्च-प्रदर्शन वाले बटरफ्लाई वाल्व सामान्य वातावरण की तो बात ही छोड़िए, कठोर वातावरण में भी बेहतरीन प्रदर्शन करते हैं। सामान्य वातावरण तो ज़रूरत से ज़्यादा ही होता है, इसलिए ब्लेड में अच्छी गुणवत्ता वाले स्टील का उपयोग किया जाना चाहिए। मज़बूत सामग्री टिकाऊपन और विश्वसनीयता बढ़ाती है। स्टेनलेस स्टील और डब्ल्यूसीबी आम विकल्प हैं। स्टेनलेस स्टील जंगरोधी और अत्यधिक तापमान के प्रति प्रतिरोधी होता है। कठोर परिस्थितियों का सामना करने की क्षमता इन वाल्वों को अपरिहार्य बनाती है।
2.2 सीलिंग तकनीक
वाल्व की कार्यक्षमता में सीलिंग तकनीक की अहम भूमिका होती है। उन्नत सील रिसाव को रोकती हैं और दबाव को स्थिर बनाए रखती हैं। डबल एक्सेंट्रिक डिज़ाइन बेहतरीन सीलिंग क्षमता प्रदान करते हैं। ये डिज़ाइन सीलिंग सतह पर घर्षण और टूट-फूट को कम करते हैं। इसके परिणामस्वरूप वाल्व का जीवनकाल लंबा होता है और रखरखाव की आवश्यकता कम हो जाती है।
2.3 दबाव रेटिंग
उच्च प्रदर्शन वाले बटरफ्लाई वाल्व उच्च दबाव वाले वातावरण को प्रभावी ढंग से संभाल सकते हैं। आमतौर पर ये क्लास 300 (PN40) तक के होते हैं। दबाव में भी इनकी अखंडता बनाए रखने की क्षमता अत्यंत महत्वपूर्ण है। तेल और गैस जैसे उद्योगों को विश्वसनीय दबाव प्रबंधन की आवश्यकता होती है।
2.4 तापमान प्रतिरोध
तापमान प्रतिरोध वाल्व के प्रदर्शन का एक प्रमुख सूचक है। एचपीबीवी वाल्व उच्च तापमान पर, आमतौर पर 500°F (260°C) या उससे अधिक तापमान पर काम कर सकते हैं। उच्च तापमान पर काम करने की क्षमता इनकी बहुमुखी प्रतिभा को बढ़ाती है। यह क्षमता इन्हें स्टीम सिस्टम, बिजली उत्पादन और रासायनिक प्रसंस्करण के लिए उपयुक्त बनाती है।
3. साधारण बटरफ्लाई वाल्व से अंतर

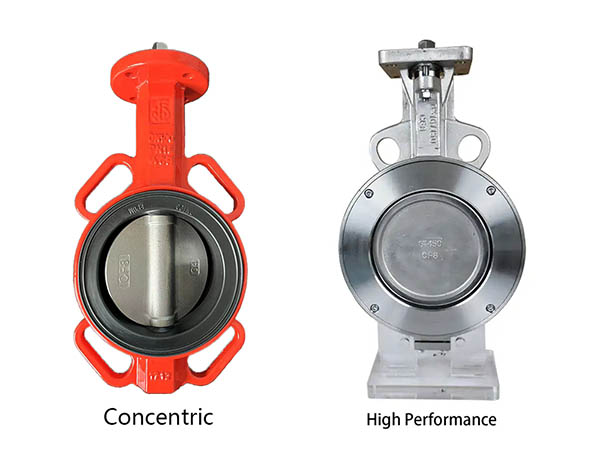

उच्च प्रदर्शन वाले बटरफ्लाई वाल्व और साधारण संकेंद्रित बटरफ्लाई वाल्व के बीच अंतर।
3.1. संरचनात्मक डिजाइन
उच्च प्रदर्शन वाले बटरफ्लाई वाल्व: इनमें आमतौर पर दोहरी विलक्षण संरचना होती है, जिससे वाल्व प्लेट और सीलिंग सतह के बीच संपर्क कम हो जाता है। इस प्रकार सीलिंग सामग्री का जीवनकाल लंबा होता है।
साधारण बटरफ्लाई वाल्व: संकेंद्रित संरचना के कारण, वाल्व प्लेट और सीलिंग सतह के बीच खुलने और बंद होने के दौरान अधिक संपर्क होता है, जिससे सीलिंग सतह तेजी से घिस जाती है।
3.2. दबाव स्तर
उच्च प्रदर्शन वाले बटरफ्लाई वाल्व: आम तौर पर मध्यम और उच्च दबाव प्रणालियों के लिए उपयुक्त, मजबूत दबाव सहन करने की क्षमता के साथ (PN25, PN40 और उससे ऊपर तक)।
साधारण बटरफ्लाई वाल्व: मुख्य रूप से कम दबाव वाली प्रणालियों में उपयोग किए जाते हैं, आमतौर पर PN10 और PN16 के कार्यशील दबाव के लिए उपयुक्त होते हैं।
3.3. तापमान सीमा
उच्च प्रदर्शन वाले बटरफ्लाई वाल्व: इनका उपयोग उच्च तापमान की स्थितियों में किया जा सकता है, और ये अत्यधिक तापमान पर भी सीलिंग प्रदर्शन को बनाए रख सकते हैं।
साधारण बटरफ्लाई वाल्व: आमतौर पर कम तापमान या सामान्य तापमान की स्थितियों के लिए उपयुक्त होते हैं, लेकिन इनका तापमान दायरा सीमित होता है।
3.4. अनुप्रयोग परिदृश्य
उच्च प्रदर्शन वाले बटरफ्लाई वाल्व: पेट्रोकेमिकल्स, प्राकृतिक गैस, भाप, जल उपचार, उच्च तापमान और उच्च दबाव जैसी औद्योगिक क्षेत्रों में व्यापक रूप से उपयोग किए जाते हैं, जो कठोर परिस्थितियों में द्रव नियंत्रण के लिए उपयुक्त हैं।
साधारण बटरफ्लाई वाल्व: मुख्य रूप से अपेक्षाकृत हल्की परिस्थितियों में उपयोग किए जाते हैं जैसे कि कम दबाव वाले जल उपचार प्रणाली, एचवीएसी और सामान्य औद्योगिक प्रक्रियाएं, और उपयोग की स्थितियां अपेक्षाकृत सरल होती हैं।
3.5. सामग्री चयन
उच्च-प्रदर्शन वाले बटरफ्लाई वाल्व: वाल्व का मुख्य भाग आमतौर पर स्टेनलेस स्टील, डब्ल्यूसीबी और मिश्र धातु इस्पात जैसी संक्षारण-प्रतिरोधी और उच्च तापमान-प्रतिरोधी सामग्री से बना होता है, और सील ज्यादातर धातु की सील या उन्नत नरम सील होती हैं।
साधारण बटरफ्लाई वाल्व: वाल्व बॉडी की सामग्री अधिकतर कच्चा लोहा या नमनीय लोहा होती है, और सील अधिकतर रबर और पॉलीटेट्राफ्लोरोएथिलीन जैसी नरम सीलिंग सामग्री होती हैं।
3.6. कीमत
उच्च प्रदर्शन वाले बटरफ्लाई वाल्व: जटिल डिजाइन, उन्नत सामग्री और बेहतरीन उत्पादन प्रक्रियाओं के कारण, लागत अधिक होती है, इसलिए कीमत अपेक्षाकृत अधिक होती है।
साधारण बटरफ्लाई वाल्व: सरल संरचना, कम लागत और अपेक्षाकृत किफायती कीमत।
4. उच्च प्रदर्शन वाले बटरफ्लाई वाल्वों का अनुप्रयोग
4.1 तेल और गैस
तेल और गैस उद्योग की अपस्ट्रीम खनन और डाउनस्ट्रीम शोधन प्रक्रियाओं में उच्च-प्रदर्शन वाले बटरफ्लाई वाल्व महत्वपूर्ण भूमिका निभाते हैं। क्योंकि उच्च दबाव और उच्च तापमान वाले तरल पदार्थों को परिचालन सुरक्षा और दक्षता सुनिश्चित करने के लिए सटीक रूप से प्रबंधित करना आवश्यक होता है। उच्च-प्रदर्शन वाले बटरफ्लाई वाल्व की उत्कृष्ट सीलिंग क्षमता रिसाव को रोकती है और प्रक्रिया की अखंडता को बनाए रखती है।
4.2 रासायनिक प्रसंस्करण
रासायनिक प्रसंस्करण संयंत्रों में संक्षारक रसायनों का उपयोग आम है। उच्च प्रदर्शन वाले बटरफ्लाई वाल्व टिकाऊ संरचना और उत्कृष्ट सीलिंग क्षमताओं के साथ ऐसे वातावरण की चुनौतियों का पूरी तरह से सामना करने में सक्षम हैं।
4.3 विद्युत उत्पादन
विद्युत उत्पादन संयंत्रों को उच्च-प्रदर्शन वाले बटरफ्लाई वाल्वों से विशेष रूप से भाप प्रणालियों और टरबाइन संचालन में लाभ होता है। इष्टतम प्रदर्शन और ऊर्जा दक्षता प्राप्त करने के लिए अति-ऊष्मित भाप का सटीक नियंत्रण आवश्यक है।
4.4 जल उपचार
जल शोधन संयंत्रों में जल और अपशिष्ट जल के प्रवाह को नियंत्रित करने के लिए उच्च-प्रदर्शन वाले बटरफ्लाई वाल्व का उपयोग किया जाता है। ये वाल्व विभिन्न दबावों और तापमानों को प्रभावी ढंग से संभाल सकते हैं। कठोर परिस्थितियों में भी विश्वसनीय रूप से कार्य करने की क्षमता एक कुशल उपचार प्रक्रिया सुनिश्चित करती है।
5. चयन संबंधी विचार
5.1 आवेदन आवश्यकताएँ
उच्च प्रदर्शन वाले बटरफ्लाई वाल्व को विशिष्ट अनुप्रयोग आवश्यकताओं को पूरा करना चाहिए। खरीद से पहले द्रव के प्रकार और विशेषताओं का मूल्यांकन किया जाना चाहिए। दबाव और तापमान रेटिंग परिचालन आवश्यकताओं के अनुरूप होनी चाहिए। सही वाल्व का चयन इष्टतम प्रदर्शन और सुरक्षा सुनिश्चित करता है।
5.2 पर्यावरणीय स्थितियाँ
बटरफ्लाई वाल्व के चयन में पर्यावरणीय परिस्थितियाँ महत्वपूर्ण भूमिका निभाती हैं। उच्च तापमान और संक्षारक वातावरण में मजबूत सामग्री की आवश्यकता होती है। स्टेनलेस स्टील या पीटीएफई उत्कृष्ट संक्षारण प्रतिरोध प्रदान करते हैं। सही चुनाव से सेवा जीवन और विश्वसनीयता बढ़ती है।
सारांश
उच्च प्रदर्शन वाले बटरफ्लाई वाल्व औद्योगिक कार्यों में महत्वपूर्ण लाभ प्रदान करते हैं। इन वाल्वों को अपने सिस्टम में शामिल करके, उद्योग बढ़ी हुई दक्षता और विश्वसनीयता से लाभान्वित होते हैं। मजबूत डिज़ाइन चरम स्थितियों में भी इष्टतम प्रदर्शन सुनिश्चित करता है, जिससे सुरक्षा और आर्थिक लाभ में वृद्धि होती है।
मुख्य लाभ:
• परिचालन दक्षता: उच्च-प्रदर्शन वाले वाल्व सबसे कम दबाव में कमी और कॉम्पैक्ट इंस्टॉलेशन प्रदान करते हैं।
• लागत-प्रभाविता: हल्के डिज़ाइन से सामग्री की लागत और रखरखाव की आवश्यकता कम हो जाती है।
• बहुमुखी प्रतिभा: उच्च तापमान और बड़े आकार के अनुप्रयोगों के लिए उपयुक्त।
उद्योगों को दीर्घकालिक स्थिरता और दक्षता सुनिश्चित करने के लिए उपयुक्त उच्च-प्रदर्शन वाले बटरफ्लाई वाल्वों के चयन को प्राथमिकता देनी चाहिए।
