तितली वाल्वबटरफ्लाई वाल्व औद्योगिक अनुप्रयोगों में सर्वव्यापी हैं और पाइपलाइनों में विभिन्न तरल पदार्थों के प्रवाह को नियंत्रित करने में एक महत्वपूर्ण घटक हैं। बटरफ्लाई वाल्व का चयन और उपयोग करते समय एक प्रमुख विचारणीय बिंदु इसकी अधिकतम दबाव रेटिंग है। तरल प्रणालियों के सुरक्षित और कुशल संचालन को सुनिश्चित करने के लिए इस रेटिंग को समझना अत्यंत महत्वपूर्ण है।
इस लेख में, हम बटरफ्लाई वाल्व द्वारा सहन की जा सकने वाली अधिकतम दबाव रेटिंग की अवधारणा पर गहराई से विचार करेंगे, और बटरफ्लाई वाल्व के डिजाइन, सामग्री, सीलिंग आदि जैसे पहलुओं से रेटेड दबाव पर पड़ने वाले प्रभाव का अध्ययन करेंगे।
अधिकतम दबाव कितना है?
बटरफ्लाई वाल्व की अधिकतम दबाव रेटिंग उस अधिकतम दबाव को संदर्भित करती है जिस पर बटरफ्लाई वाल्व बिना किसी खराबी या प्रदर्शन को प्रभावित किए सुरक्षित रूप से काम कर सकता है। बटरफ्लाई वाल्व की अधिकतम दबाव रेटिंग निर्धारित करने वाले कई कारक निम्नलिखित हैं।
1. बटरफ्लाई वाल्व सामग्री
बटरफ्लाई वाल्व की प्रेशर रेटिंग निर्धारित करने में वाल्व बॉडी, वाल्व प्लेट, वाल्व स्टेम और वाल्व सीट के निर्माण में उपयोग की जाने वाली सामग्री मुख्य कारक होती है। उच्च तन्यता शक्ति, संक्षारण प्रतिरोध और तापमान स्थिरता वाली सामग्री उच्च दबाव सहन कर सकती है। उदाहरण के लिए, स्टेनलेस स्टील बटरफ्लाई वाल्व अपने उत्कृष्ट संक्षारण प्रतिरोध और मजबूती के कारण उच्च दबाव सहन कर सकते हैं।
वाल्व सीटसीलिंग सामग्रीइससे बटरफ्लाई वाल्व की दबाव सहन करने की क्षमता भी प्रभावित होगी। उदाहरण के लिए, EPDM, NBR आदि आमतौर पर इस्तेमाल होने वाले रबर सीलिंग पदार्थ हैं, लेकिन इनकी दबाव सहन करने की क्षमता अपेक्षाकृत सीमित होती है। उच्च दबाव सहन करने की आवश्यकता वाले अनुप्रयोगों के लिए, अन्य अधिक दबाव-प्रतिरोधी सीलिंग पदार्थों का चयन किया जा सकता है।
2. तितली वाल्व संरचना
बटरफ्लाई वाल्व की संरचना भी इसके दबाव को प्रभावित करने वाला एक महत्वपूर्ण कारक है। उदाहरण के लिए, सेंटरलाइन सॉफ्ट-सीलिंग बटरफ्लाई वाल्व आमतौर पर कम दबाव वाले सिस्टम में उपयोग किया जाता है, जैसे कि PN6-PN25। डबल-एक्सेन्ट्रिक बटरफ्लाई वाल्व डिज़ाइन बटरफ्लाई प्लेट और वाल्व सीट की संरचना में बदलाव करके सीलिंग क्षमता को बेहतर बनाता है, जिससे यह अधिक दबाव सहन कर सकता है।
3. बटरफ्लाई वाल्व बॉडी की दीवार की मोटाई
वाल्व बॉडी की दीवार की मोटाई और दबाव के बीच आनुपातिक संबंध होता है। आमतौर पर, वाल्व की दबाव क्षमता जितनी अधिक होती है, द्रव के दबाव में वृद्धि होने पर लगने वाले बलों को सहन करने के लिए बटरफ्लाई वाल्व बॉडी उतनी ही मोटी होती है।
4. बटरफ्लाई वाल्व के दबाव डिजाइन मानक
बटरफ्लाई वाल्व के डिज़ाइन मानकों में इसकी अधिकतम सहन क्षमता निर्धारित होती है। बटरफ्लाई वाल्व एपीआई (अमेरिकन पेट्रोलियम इंस्टीट्यूट), एएसएमई (अमेरिकन सोसाइटी ऑफ मैकेनिकल इंजीनियर्स), आईएसओ (अंतर्राष्ट्रीय मानकीकरण संगठन) और अन्य उद्योग मानकों के अनुरूप निर्मित होते हैं, और यह सुनिश्चित करने के लिए कठोर परीक्षण और निरीक्षण से गुजरते हैं कि बटरफ्लाई वाल्व निर्दिष्ट दबाव स्तर को पूरा करता है।
क्या बटरफ्लाई वाल्व उच्च दबाव के लिए उपयुक्त हैं?
नाममात्र दबाव के अनुसार बटरफ्लाई वाल्व को वैक्यूम बटरफ्लाई वाल्व, कम दबाव वाले बटरफ्लाई वाल्व, मध्यम दबाव वाले बटरफ्लाई वाल्व और उच्च दबाव वाले बटरफ्लाई वाल्व में विभाजित किया जा सकता है।
1). वैक्यूम बटरफ्लाई वाल्व—एक बटरफ्लाई वाल्व जिसका कार्यकारी दबाव मानक वायुमंडलीय दबाव से कम होता है।
2).निम्न दबाव तितलीवाल्व—एक बटरफ्लाई वाल्व जिसका नाममात्र दबाव PN 1.6MPa से कम हो।
3). मध्यम दबाव बटरफ्लाई वाल्व—नाममात्र दबाव PN 2.5~6.4MPa वाला बटरफ्लाई वाल्व।
4). उच्च दबाव बटरफ्लाई वाल्व—नाममात्र दबाव PN10.0~80.0MPa वाला बटरफ्लाई वाल्व।
बटरफ्लाई वाल्व का अधिकतम रेटेड दबाव बाल्टी के शॉर्ट प्लेट प्रभाव के समान होता है। पानी की क्षमता सबसे छोटी प्लेट पर निर्भर करती है। बटरफ्लाई वाल्व के अधिकतम दबाव मान के लिए भी यही बात लागू होती है।
तो हम अधिकतम दबाव रेटिंग कैसे निर्धारित करते हैं?
बटरफ्लाई वाल्व की अधिकतम दबाव रेटिंग निर्धारित करने की प्रक्रिया निर्माता द्वारा किए जाने वाले परीक्षणों की एक श्रृंखला है, जिसका उद्देश्य वाल्व के प्रदर्शन का मूल्यांकन करना और उसकी दबाव रेटिंग निर्धारित करना है। इन परीक्षणों में निम्नलिखित शामिल हो सकते हैं:

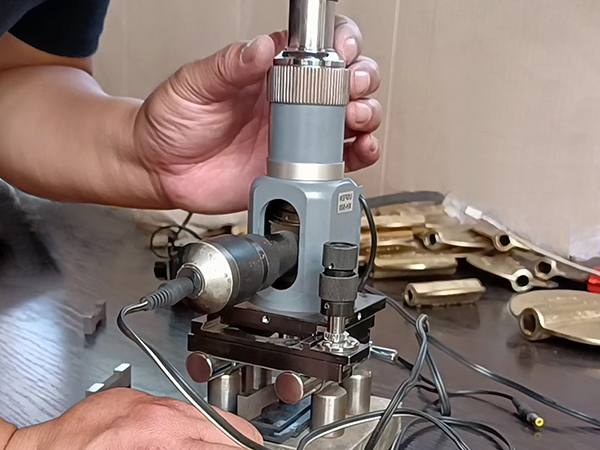

1. सामग्री विश्लेषण
बटरफ्लाई वाल्व के घटकों पर धातुविज्ञानीय विश्लेषण करके सामग्री के गुणों को सत्यापित करें, और यांत्रिक परीक्षण करके यह सुनिश्चित करें कि बटरफ्लाई वाल्व मजबूती, तन्यता आदि के लिए निर्धारित मानकों को पूरा करता है।
2. हाइड्रोस्टैटिक परीक्षण
किसी वाल्व की संरचनात्मक अखंडता और सीलिंग प्रदर्शन का मूल्यांकन करने के लिए, उस पर उसकी अधिकतम निर्धारित दबाव से अधिक द्रव दबाव डाला जाता है (आमतौर पर परिवेशी या उच्च तापमान पर)।
1). परीक्षा से पहले की तैयारी
बटरफ्लाई वाल्व का हाइड्रोलिक परीक्षण करने से पहले, निम्नलिखित तैयारियां करनी आवश्यक हैं:
a)परीक्षण उपकरण की अखंडता की जांच करें ताकि यह सुनिश्चित हो सके कि परीक्षण सुरक्षित और सामान्य रूप से किया जा सके।
b)सुनिश्चित करें कि बटरफ्लाई वाल्व सही ढंग से स्थापित किया गया है और दबाव मापने वाली मशीन के साथ इसका कनेक्शन अच्छी तरह से सील किया गया है।
सी)यह सुनिश्चित करने के लिए कि परीक्षण दबाव और प्रवाह दर आवश्यकताओं को पूरा करते हैं, उपयुक्त दबाव वाला वाटर पंप चुनें।
d)परीक्षण के दौरान परीक्षण परिणामों को प्रभावित कर सकने वाले मलबे को हटा दें और सुनिश्चित करें कि परीक्षण वातावरण साफ-सुथरा हो।
2). परीक्षण चरण
a)सबसे पहले बटरफ्लाई वाल्व को बंद करें, फिर वाटर पंप चालू करें और धीरे-धीरे पानी का दबाव बढ़ाकर परीक्षण दबाव तक पहुंचें।
b)कुछ समय तक परीक्षण दबाव बनाए रखें और बटरफ्लाई वाल्व के आसपास रिसाव की जांच करें। यदि रिसाव होता है, तो समय रहते उसका समाधान करना आवश्यक है।
c)परीक्षण की अवधि समाप्त होने के बाद, पानी का दबाव धीरे-धीरे कम करें और परीक्षण के बाद पानी के दाग से बचने के लिए बटरफ्लाई वाल्व और दबाव मापने वाली मशीन को साफ करें।
3). परीक्षण विधियाँ
बटरफ्लाई वाल्व के हाइड्रोलिक परीक्षण के लिए मुख्य रूप से निम्नलिखित विधियाँ हैं:
ए)स्थैतिक दबाव परीक्षण विधि: पानी के पंप को बंद करें, परीक्षण दबाव को 1-2 घंटे तक बनाए रखें, और देखें कि बटरफ्लाई वाल्व के आसपास रिसाव है या नहीं।
b)गतिशील दबाव परीक्षण विधि: परीक्षण प्रवाह और दबाव को बनाए रखते हुए, बटरफ्लाई वाल्व को खोलें, देखें कि वाल्व सामान्य रूप से काम करता है या नहीं, और जांचें कि इसके आसपास कोई रिसाव तो नहीं है।
c)वायु दाब परीक्षण: परिचालन स्थितियों का अनुकरण करने और गतिशील परिस्थितियों में विश्वसनीय प्रदर्शन सुनिश्चित करने के लिए दाब में उतार-चढ़ाव के प्रति इसकी प्रतिक्रिया का मूल्यांकन करने के लिए बटरफ्लाई वाल्व पर वायु या गैस का दाब लगाएं।
d)साइक्लिंग परीक्षण: बटरफ्लाई वाल्व की मजबूती और सीलिंग की अखंडता का मूल्यांकन करने के लिए, इसे विभिन्न दबाव स्थितियों के तहत बार-बार खुली और बंद स्थितियों के बीच घुमाया जाता है।
बटरफ्लाई वाल्व की अधिकतम दबाव रेटिंग क्यों निर्धारित की जाती है?
अधिकतम दबाव रेटिंग निर्धारित करने से आपको अनुप्रयोग के लिए उपयुक्त बटरफ्लाई वाल्व का चयन करने में मदद मिलती है और निर्दिष्ट दबाव सीमाओं के भीतर सुरक्षित संचालन सुनिश्चित होता है।
1. अनुप्रयोग अनुकूलता
बटरफ्लाई वाल्व को ओवरलोड होने से बचाने के लिए, ऐसे बटरफ्लाई वाल्व का चयन करें जिसकी प्रेशर रेटिंग पाइपिंग सिस्टम में उत्पन्न होने वाले अधिकतम ऑपरेटिंग प्रेशर से अधिक हो।
2. तापमान संबंधी विचार
द्रव प्रणाली में तापमान परिवर्तन पर विचार करें, न केवल ऊष्मीय विस्तार और संकुचन के कारण। उच्च तापमान से द्रव दाब में वृद्धि होगी, और उच्च तापमान वाल्व के भौतिक गुणों को प्रभावित करेगा और इसकी दाब सहन करने की क्षमता को कम करेगा।
3. दबाव वृद्धि से सुरक्षा
प्रेशर सर्ज को कम करने और बटरफ्लाई वाल्व को उसकी निर्धारित क्षमता से अधिक अचानक प्रेशर स्पाइक्स से बचाने के लिए उपयुक्त प्रेशर रिलीफ डिवाइस या सर्ज सप्रेसर स्थापित करें।
संक्षेप में, अधिकतम दबाव जो एकचोटा सा वाल्वबटरफ्लाई वाल्व की दबाव सहन क्षमता उसके डिज़ाइन, सामग्री, संरचना और सीलिंग विधि द्वारा निर्धारित होती है। अधिकतम दबाव रेटिंग बटरफ्लाई वाल्व के सुरक्षित और कुशल संचालन को सुनिश्चित करने के लिए एक महत्वपूर्ण पैरामीटर है। दबाव रेटिंग को प्रभावित करने वाले कारकों, उनके निर्धारण की प्रक्रिया और बटरफ्लाई वाल्व के चयन और उपयोग पर उनके प्रभाव को समझकर, उपयोग के दौरान बटरफ्लाई वाल्व की सुरक्षा और कार्यक्षमता सुनिश्चित करने के लिए उपयुक्त बटरफ्लाई वाल्व का सही चयन किया जा सकता है।
